ATV-Relais DB0RZ

Rundklick: Technische Daten DB0RZ.

Komplettbausatz mit der C - Control / Basic

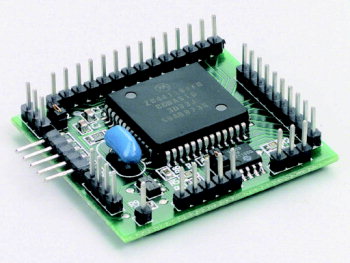

Die M-Unit 1.0

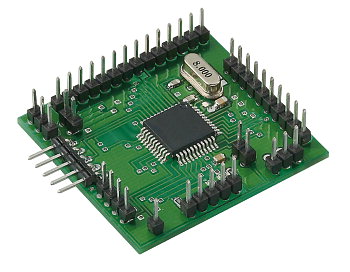

Die M-Unit 1.2

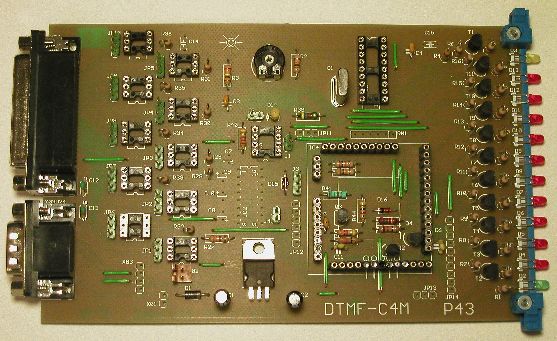

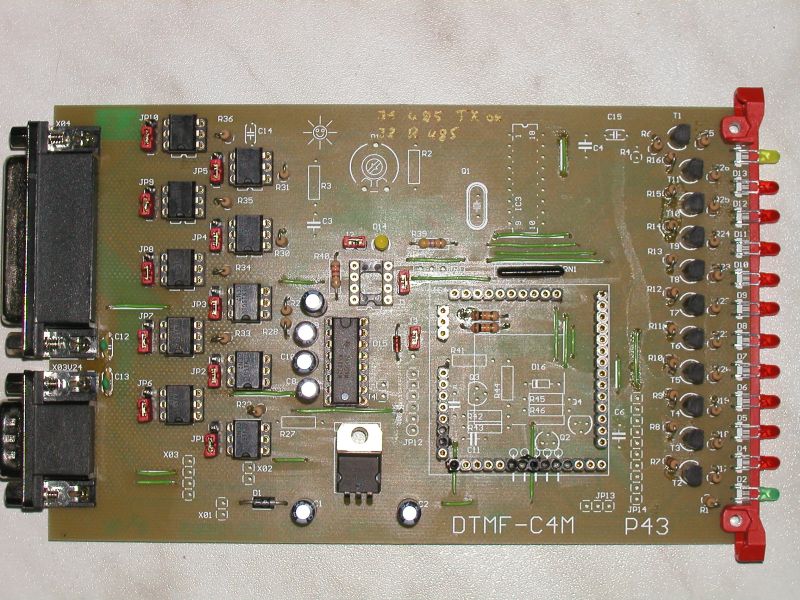

Aufgesteckt auf eine Europaplatine

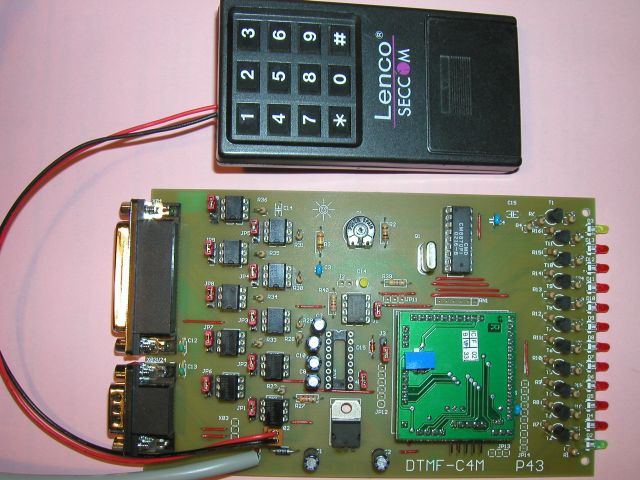

Typ 1 Masterplatine:
DTMF - Auswertung
Tonauswertung (1 sec. Torzeit)
RS232/RS485 wahlweise.
10 Ausgänge optisch entkoppelt

Typ 2 Slaveplatine: 10 Ausgänge optisch entkoppelt
5 Eingänge
RS232/RS485 wahlweise.
Verbindung über RS485

12 V Betriebsspannung (Stromaufnahme M-Unit 6mA!).
Über eine 25 pol. Sub-D Buchse stehen die Ausgänge zur Verfügung.
LED anzeige für jeden Ausgang (Livebild - Kontrolle).
Die Ausgänge so wie die DTMF – Auswertung sind frei programmierbar.
Möglichkeit der Steuerung über I2C Bus.
Automatischer Watchdog integriert. Mit der Tonauswertung kann z.B. der 1750 Hz Rufton ausgewertet werden.
Kopplung an DCF Zeit möglich.
Auch für andere Steuerungen einsetzbar (z.B. Rollladensteuerung, Heizung)
Interruptsteuerung möglich. Leicht erweiterbar durch modularen Aufbau.
Programmiersprachen: Basic, Assembler.

Preise für Bausätze: (professionelle Platine, M - Unit, Bauteile)

Typ 1: 95 Euro

Typ 2: 90 Euro

Der Erlös kommt dem ATV-Relais DB0RZ (Bussen) beim OV P43 zugute.

Lieferung seit 16.03.2003 möglich.

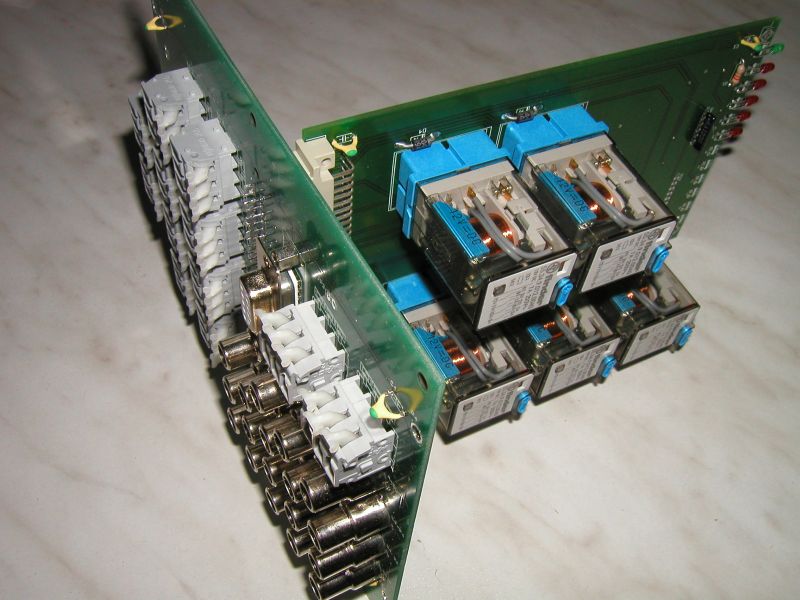

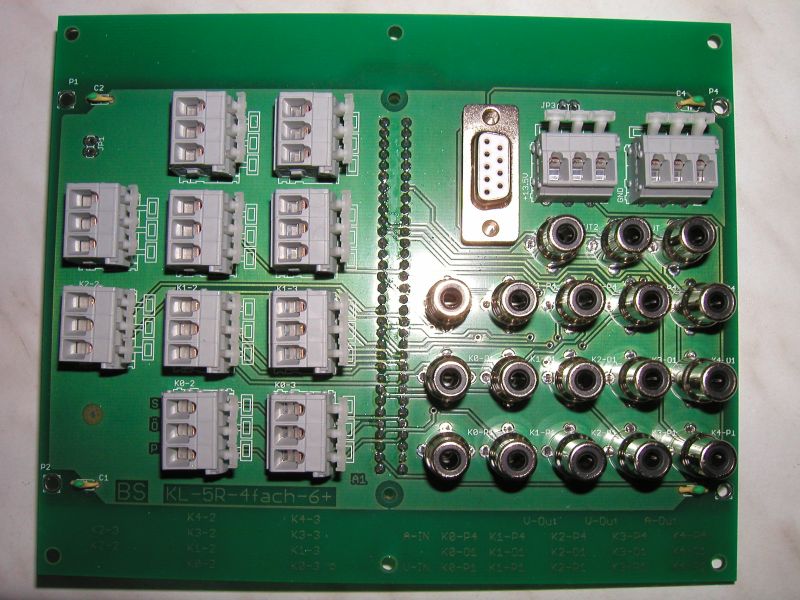

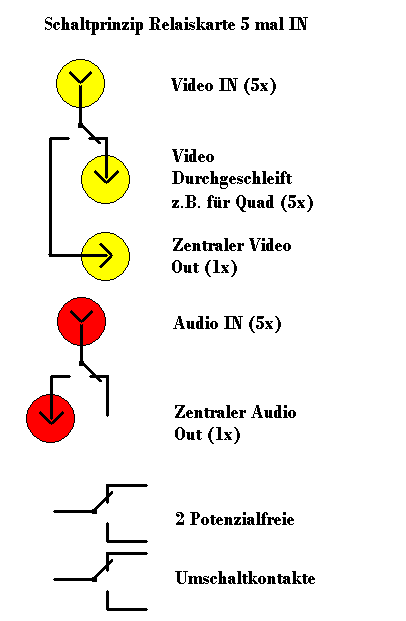

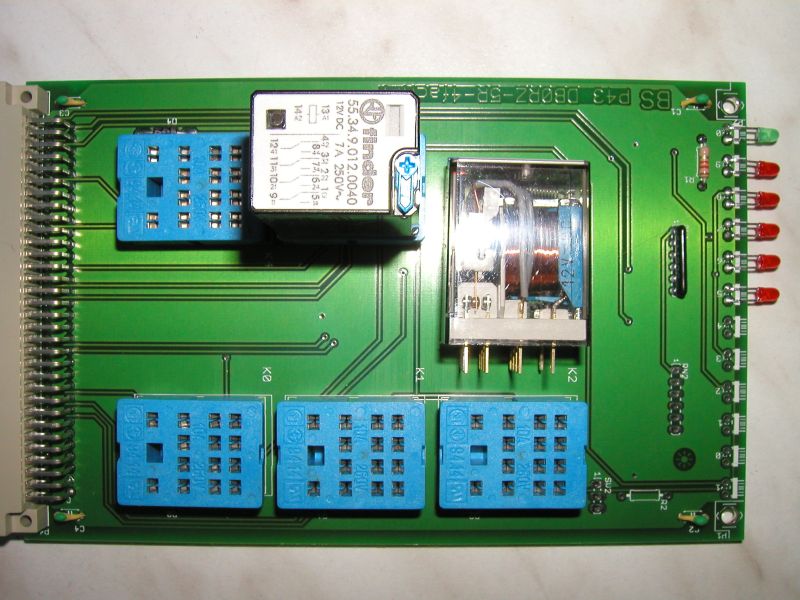

Eine passende Relaiskarte 5 Video/Audio/2xWechsel Kontakte auf Ausgänge mit Quadprozessor-Anschaltung.
(Preis noch auf Anfrage)

Lieferung seit 12-2006 möglich.

Auch eine Rollladensteuerung für 9 Einzelrollladen wurde ohne Schwierigkeiten mit einer Slave-Karte realisiert.

Bestellung und Infos:

Bernhard DG8GBB@DARC.DE
