ATV-Relais DB0UTZ auf dem Höchsten

Steuerung auf 431.925!, On-Air von 7.00-1.00 Uhr

Livebild Quad wieder Online, Dank an DO2GM!

Überblick der ATV-Relais in und um Oberschwaben.

Infos zum Relais

Ende 2002 haben sich viele Interessierte aus den Oberschwäbischen OVs getroffen
und sich für die Idee ausgesprochen, möglichst alle unsere ATV Relais miteinander zu verbinden (Gegenseitiges Monitoring).

Empfangsberichte, Bilder und Verbesserungsvorschläge bitte an db0utz(at)t-online(punkt)de (Peter)

Link zum ATV-Relais Bussen (DB0RZ).

Link zum Relaisstandort DB0WV auf dem Höchsten.

Weitere Frequenzen:
Ausgabe: 5,724 GHz z.Zt. Südost-Südwest
Ausgabe: 2,435 GHz DVB-S
Ausgabe: 10,200 GHz DVB-S 360 Rund

5,--- GHz ab Feb.12 Rest sobald das Wettet die Montage erlaubt.
----------------------------------------------------------------------------------------------------------------

Aktive Befehle Stand 05.05.2013:

Steuerfrequenz: 431.925 MHz, QTH Locator: JN47QT

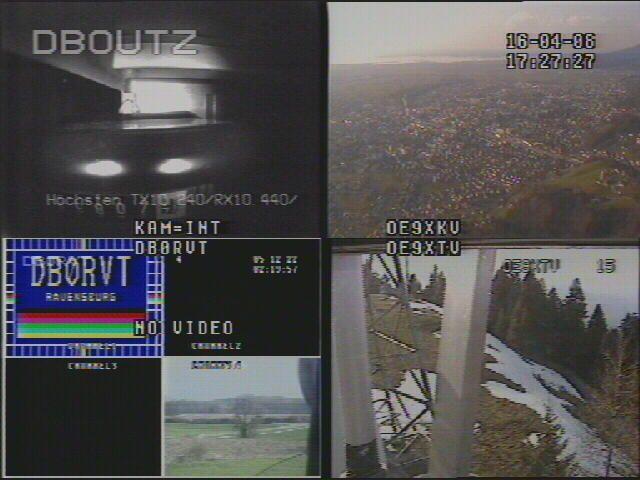

# = Quadbild
mit 431.925 MHz NF auf 6.5 MHz

Vom Quadbild (#) können die Fenster mit dem jeweiligen Inhalt auf Großbild (1-4) gestellt werden.

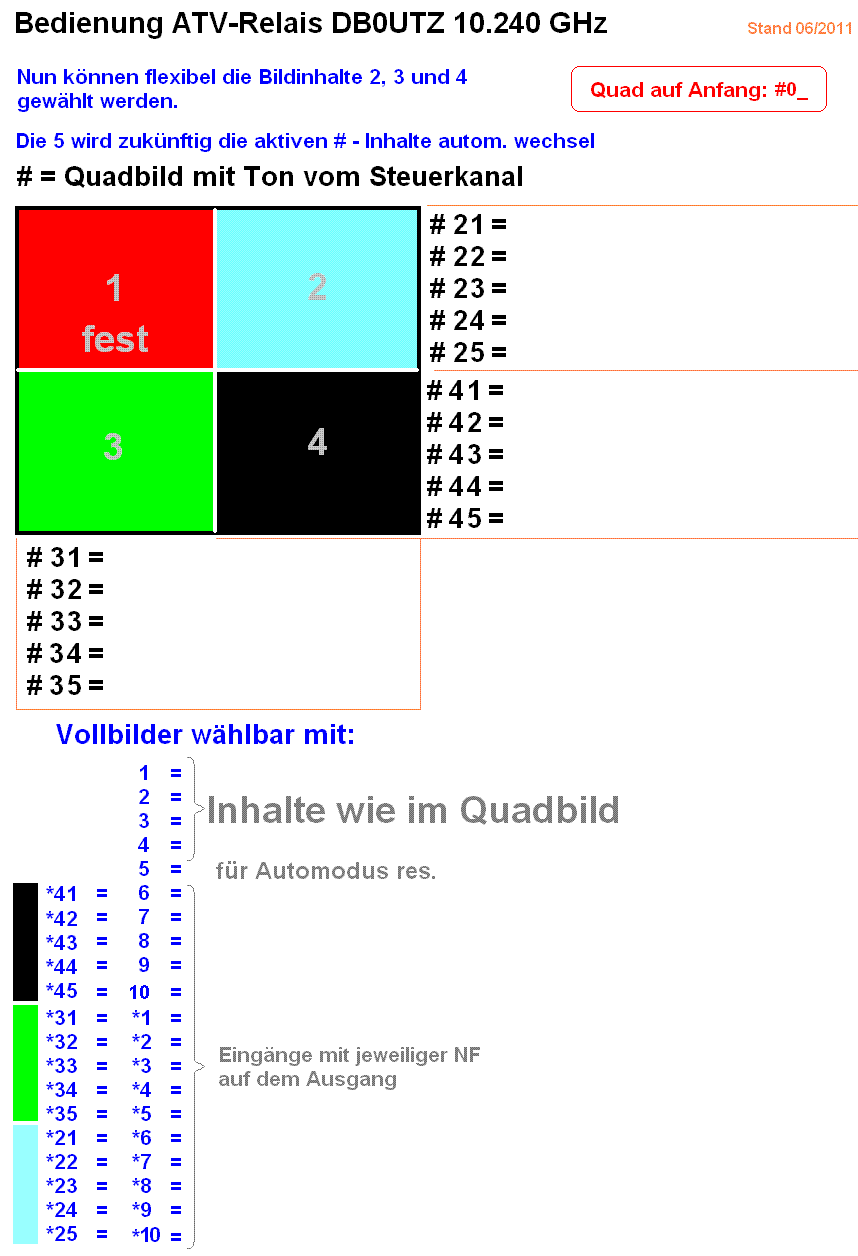

Mit der # können je 5 Eingänge auf die Quadfenster 2, 3 und 4 geschaltet werden. (siehe Bild)
Die Quad-Auswahl bleibt bis zum nächtlichen Stromausfall erhalten Rücksetzen auf erste Bilder mit #0_

----------------------------------------------------------------------------------------------------------------
Quadbild links Oben fest (Fenster 1 Vollbild somit mit 1): 1 = Vollbild OE9XKV 10.410 GHz H vom Karren

----------------------------------------------------------------------------------------------------------------
Quadbild rechts Oben: (Fenster 2 Vollbild somit mit 2)

#21 = OE9XTV 10.440 GHz H 2. Sender vom Karren.(Direkt groß = *6)
#22 = Bilderalbum über SD-Karte (Direkt groß = *7)
#23 = Innenkamera = DTMF-Auswertung und Master-LEDs (Direkt groß = *8)
#24 = leer (Im Moment außer Betrieb RX Schussental 23cm im Quadbild Rechts Unten ( (Direkt groß = *9)
#25 = leer (DVB-S Sender vom Karren OE9XTV)( (Direkt groß = *10)
----------------------------------------------------------------------------------------------------------------
Quadbild links Unten: (Fenster 3 Vollbild somit mit 3)

#31 = HB9KB (Direkt groß = *1)
#32 = Empfänger Schussental 10.440 (Direkt groß = *2)
#33 = leer (Direkt groß = *3)
#34 = leer (Direkt groß = *4)
#35 = leer (Direkt groß = *5)
----------------------------------------------------------------------------------------------------------------
Quadbild rechts Unten: (Fenster 4 Vollbild somit mit 4)

#41 = Zugspitze 23cm (Direkt groß = demnächst 6)
#42 = fest drehende Außenkamera Richtung Schussental (Direkt groß = 6 demnächst 7)
#43 = (im Moment kein Empfang möglich) DB0GTV 10.200 GHz H vom Gehrenberg (Direkt groß = 7 demnächst 8)
#44 = HB9KB-3 (Direkt groß = 8 demnächst 9)
#45 = leer (Direkt groß = 9 demnächst 10)
----------------------------------------------------------------------------------------------------------------

5 ist reserviert für den Automodus für die Quadbilder-Umschaltung

Zwischen 01.00 Uhr und 7.00 Uhr ist das Relais abgeschaltet.

Entwicklungsstand des Relais:

seit 24.01.2012:
DVB-S in Betrieb.

seit 19.06.2011:
Neue benutzerfreundliche DTMF-Steuerung programmiert und in Betrieb.

seit 16.11.2010:
Neue DTMF-Steuerung sowie Software mit 19 Eingängen in Betrieb.

seit 17.07.2009:
DTMF-Steuerung auf 431,925 MHz umgeschaltet.

seit 01.07.2008:
Erweiterung um 5 weitere Kanäle (Quad links unten) aktiv geschaltet, Softwareupdate auf 1.53 Master und Slave.

seit 16.05.2008:
Videopegel eingemessen, Erweiterung um 5 weitere Kanäle.
Umbau auf neuen ATV-Mast zum Ermöglichen der Dachsanierung des Containers.

seit 12.09.2007:
Neuer Softwarestand mit Quadfunktionen (# und dann #4, #6, #7, #8, #9)
Nun können direkt mit einer Zahl die wichtigsten Funktionen angesteuert werden.

seit 18.05.2007:
LNB für 10.440 agw. Test DB0ULD auf 23cm erfolgreich empfangen 76dBµV(vv.)

seit 08.02.2007:
Neue Relaiskarte in Betrieb (bis *14). Neuer großer 19" Schrank in Betrieb. Wasserschäden repariert.

seit 28.09.2006:
Optimierungen und def. 70cm RX ersetzt durch 144.750 MHz.

seit 21.09.2006:
Optimierungen und Aufschaltung *19 (siehe Oben).

seit 17.07.2006:
*15 = Interne Kamera zur Kontrolle der Steuerfrequenz und DTMF Auswertung.
DTMF 1 = RX 10.440
*11 = Quadbild mit NF 431.875 MHz.

seit 07.07.2006:
ATV-Relais mit Schlitzstrahler 180° wieder in Betrieb. Stand wie am 10.04.2006.

seit 14.05.2006:
wegen Umzug des gesamten Standortes wurde das ATV-Relais schon abgeschaltet. (teilweise abgebaut)

seit 10.04.2006:
1 = Interne Kamera / *11 Quadbild mit NF 431.875 MHz / *12 = OE9XKV / *13 = DB0RVT / *14 = OE9XTV

seit 16.02.2006:
Steuerung auf 431,875 MHz aktiv.
Einschalten mit DTMF 1 = Quadbild.
*11 = RX 10.440 / *12 = OE7XSI / *13 = DB0RVT / *14 = Interne Kamera.

seit 05.2005:
Aufbaubeginn Technik.
sonst OSD mit Rufzeichen, www-Info und Laufschrift.

seit 14.01.2005:
RX: 10.440 bei Sync. auf Sendung.
sonst OSD mit Rufzeichen, www-Info und Laufschrift.

seit 30.09.2004:
TX: 10.240 GHz mit 200mW Sd. Output.
RX: 10.440 GHz (Im Bild links Oben).
Einfache Kamera (Rechts Oben mit HF-Einstrahlungen).
LNB auf 10.375 Richtung Nordwest (Links Unten).
Monitoring OE9XTV Karren 10.410 GHz (Rechts Unten).
Tonträger auf 6,5 MHz.

Locator: JN47QT
